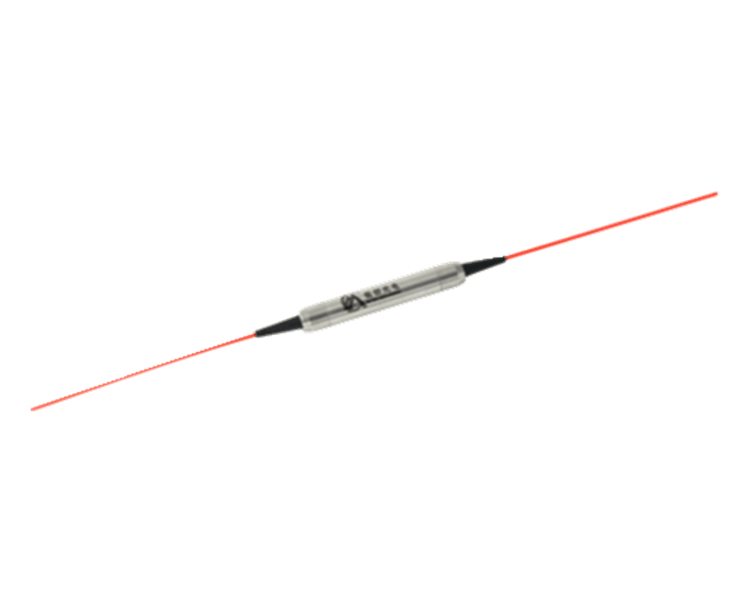

產品名稱 : 1310nm保偏光纖隔離器

產品型號：MCPMI-1310-00-C-S-S-P15-10-L-FA

工作波長:1310nm

功率 : 1W 2W 5W

光纖類型 : PM1300

咨詢熱線
0755-23736280

光纖隔離器主要利用磁光晶體的法拉第效應來隔離反射光，只允許光以單一方向傳輸?shù)臒o(wú)源磁光器件。光纖隔離器用于防止光源受到由背向反射或信號產生的不良影響；背向反射可能損壞激光器或者使之產生跳模、振幅變化或頻移。在高功率應用中，背向反射還能引起不穩定性和功率尖峰。

銘創光電生產的隔離器具有高隔離度、低插入損耗、高承受功率，可以根據用戶需要定制不同波長、功率、光纖的隔離器，產品廣泛應用于光纖激光器、光纖放大器、激光通信、光纖傳感、科學科研等領域。

產品特點	應用領域
低插入損耗	光纖激光器
高隔離度	光纖放大器
高穩定性和可靠性	光纖傳感
結構緊湊	光纖通信

產品指標

參數	單位	數值
中心波長	nm	1310
工作波長范圍	nm	±10
單雙級	-	單級	雙級
峰值隔離度（Type）	dB	40	55
隔離度	dB	26	45
插入損耗（Type）	dB	0.5	0.6
插入損耗	dB	0.65	0.8
消光比	dB	18(Type B),20(Type F)
最小回波損耗	dB	50
光纖類型	-	PM1550 Fiber
拉力	N	5
最大光功率 (CW)	W	0.3,1,2,5,10
峰值功率最大值	KW	/
工作溫度	℃	-5~ +70
儲存溫度	℃	-40~ +85

測溫環境在25℃；以上數據不包含連接頭，如果增加連接頭，插入損耗增加0.3dB, 回?fù)p降低5dB,對于保偏產品消光比降低2dB.默認慢軸工作，快軸截止的方式。

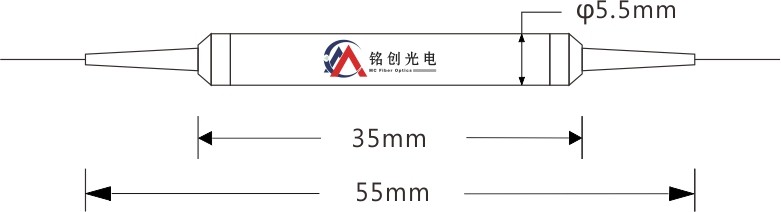

封裝尺寸

選型信息

MCPMI	①	②	③	④	⑤	⑥	⑦	⑧	⑨
	工作波長	功率大小	功率類型	單雙級	工作軸	光纖類型	尾纖長度	尾纖類型	連頭類型
	1310-1310nm S-其它	00-300mW 01-1W 02-2W S-其它	P-脈沖 C-連續	S-單級 D-雙級	S-慢軸工作 F-快軸工作 B-雙軸工作	P15-PM1550	08-0.8m 10-1.0m 15-1.5m S-其它	B-250um裸纖 L-900um套管 S-其它	N-None FP-FC/PC FA-FC/APC S-其它
