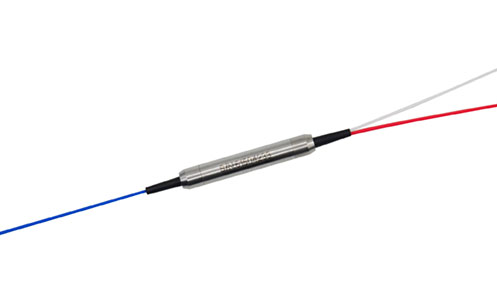

產品名稱 : 633/650/670nm偏振分束器/合束器（PBS/PBC）

產品型號：MCPBS-633-00-P6-P60-10-L-FA

工作波長:633nm 650nm 670nm

功率 : 300mW

光纖類型 : 630-HP PM630

偏振分束器（PBS/PBC）用于將兩束正交偏振光耦合入一根光纖中或將含正交線偏振光的單一輸出分別耦合到兩個光纖輸出中,也可以反向應用將兩束從保偏光纖分支輸入的正交偏振光束耦合到一根單模輸出光纖中，可用于泵浦激光器的功率合束，提高光纖激光器的消光比。

參數	單位	數值
中心波長	nm	633/650/670
工作帶寬	nm	±15
典型插入損耗	dB	0.8
最大損耗	dB	1.2
最小消光比	dB	18
方向性	dB	50
回波損耗	dB	50
承受功率 CW	mW	100
光纖類型	-	PM Panda fiber for Ports 1&2, 630-HP or PM Panda fiber for Port 3
光纖長度	m	1或其它
連接頭類型	-	FC/APC或者其它
最大拉力	N	5

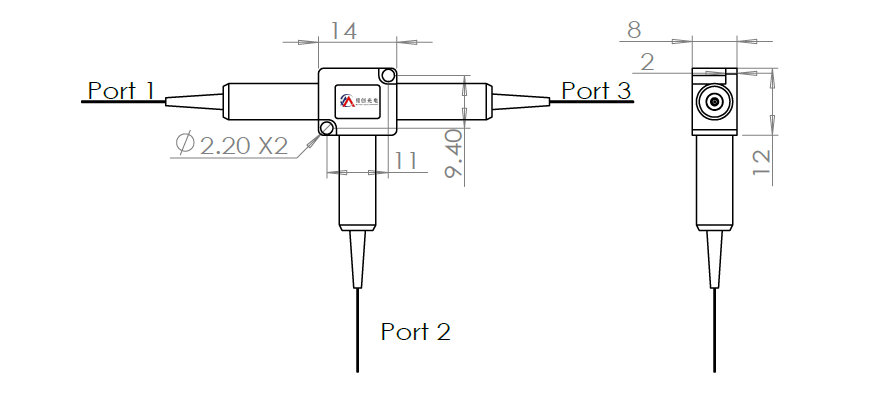

封裝尺寸	mm	14x12x8
工作溫度	℃	-5～+70
儲存溫度	℃	-40～+85

測溫環境在25℃；以上數據不含接頭，如增加接頭，插入損耗增加1.0dB,回損降低5dB, 消光比降低2dB,默認光纖慢軸對準Key鍵。

MCPBS/C	①	②	③	④	⑤	⑥	⑦
	工作波長	承受功率	光纖類型Port1&2	光纖類型Port3	尾纖長度	尾套類型	連接頭類型
	633-633nm 670-670nm S-其它	00-100mW S-其它	P6-PM630	H6-630-HP P65-PM630慢軸 45°對準 Port 1 P60-PM630慢軸對準Port1	08-0.8m 10-1.0m 15-1.5m S-其它	B-250um裸纖 L-900um套管 S-其它	N-None FP-FC/PC FA-FC/APC S-其它
