光纖環行器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖環行器 > 1550nm高功率保偏光纖環行器
產品名稱 : 1550nm高功率保偏光纖環行器
產品型號：MCHPCIR-1550-10-P-10-S-PM1550DC-10-L-N
工作波長:1310nm 1480nm 1550nm
功率 : 1W 2W 5W 10W 20W 30W
光纖類型 : PM1550 PM1550DC
三端口光纖環行器是一種多端口非互易光學器件，光只能沿一個方向傳播。信號若從端口1輸入，則從端口2輸出；而信號從端口2輸入，則將從端口3輸出，其輸出損耗都很小；光從端口2輸入時，從端口1輸出時損耗很大，同樣光從端口3輸入時，從端口1、2中輸出時損耗也很大。
銘創光電可以生產三端口、四端口、不同功率、不同波長的光纖環行器，產品廣泛用在光纖激光器、儀器儀表、色散補償裝置、光纖傳感、科學研究等領域。
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
高隔離度/高消光比
|
光纖放大器
|
|
高承受功率
|
光纖傳感/相干通信
|
|
參數
|
單位
|
數值
|
|
中心波長
|
nm
|
1550
|
|
工作波長范圍
|
nm
|
±15
|
|
隔離度 (min)
|
dB
|
28
|
|
插入損耗（Type）
|
dB
|
0.6
|
|
插入損耗 (max)
|
dB
|
0.8
|
|
消光比
|
dB
|
18(Type B), 20(Type F)
|
|
承受光功率
|
W
|
10, 20, 30
|
|
峰值功率（脈沖）
|
KW
|
1 5 10 20可選
|
|
工作軸
|
|
單軸工作or雙軸工作
|
|
串?dāng)_（min）
|
dB
|
50
|
|
回波損耗
|
dB
|
45
|
|
光纖類型
|
|
PM1550-XP, PM-GDF-12/130-M,PLMA-GDF-25/300或其它
|
|

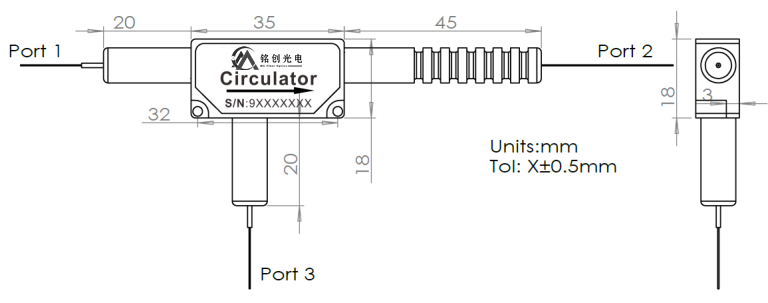

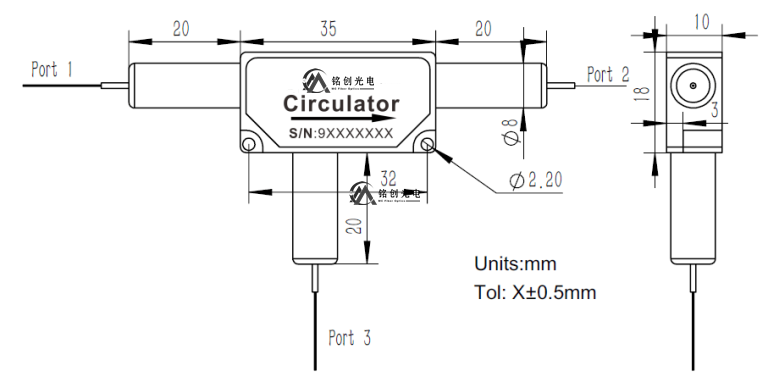

封裝尺寸
|
mm
|
20x15x8or35x18x10
|
|
工作溫度
|
℃
|
0~+60
|
|
存儲溫度
|
℃
|
-10~+75
|
測溫環境在25℃；以上數據不含接頭，不同功率封裝尺寸不一樣，具體規格需要聯系我們確認。
|
MCHPCIR
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
工作波長
|
功率大小
|
功率類型
|
峰值功率
|
工作軸
|
光纖類型
|
尾纖長度
|
尾套類型
|
|
|
1550-1550nm
|
5-5W
10-10W
20-20W
30-30W
|
P-脈沖
C-連續
|
0-連續光
10-10KW
20-20KW
|
B-雙軸工作
S-慢軸工作
F-快軸工作
|
P15-PM1550
PM1550DC-PM-GDF-1550
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纖
L-900um套管
S-其它
|
