光纖耦合器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖耦合器 > 980nm 1x2/2x2保偏光纖拉錐耦合器

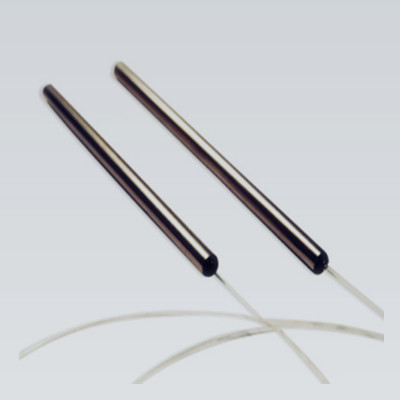

產品名稱 : 980nm 1x2/2x2保偏光纖拉錐耦合器

產品型號：MCPMFBT-12-980-50-00-2-P9-10-L-FA

工作波長:980nm

功率 : 0.5~10W可選

光纖類型 : PM980

咨詢熱線
0755-23736280

銘創光電生產的熔融拉錐單模保偏光纖拉錐耦合器（PM FBT Coupler），能使在光纖中傳輸?shù)墓庑盘?hào)在特殊結構的耦合區發生耦合，進行光功率的再分配，可以生產400-2050nm范圍內各種波長、不同分光比的耦合器,熔融拉錐分路器廣泛用于光纖通信、水下激光通信、光纖激光器、光纖放大器等領域。

產品特點	應用領域
低插入損耗	光纖激光器
波長選擇種類多	光纖放大器
高穩定性和可靠性	光纖傳感
結構緊湊	光纖通信/儀器儀表

產品指標

參數	單位	數值
結構	-	1x2(2x2)
工作波長	nm	980
帶寬	nm	±15
分光比	-	1/99～50/50（參考數據50/50）
插入損耗	dB	3.6
消光比	dB	20
回波損耗	dB	55
光纖類型	-	PM980
功率大小	W	0.5～10可選
連接頭	-	FC/APC或者其它
光纖長度	m	1
封裝尺寸	mm	φ3.0X54(裸纖) or φ3.0X60(套管)
工作溫度	℃	-10～+70
儲存溫度	℃	-40～+85

測溫環境在25℃；

以上數據不含接頭,如增加連接頭,插入損耗不同波長損耗不一樣,具體聯系我們確認,回?fù)p降低5dB,消光比降低2dB,默認光纖慢軸對準Key鍵。

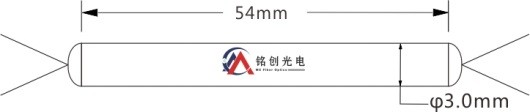

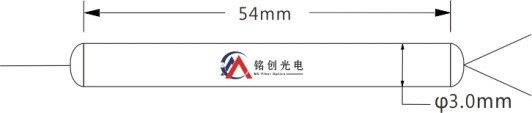

封裝尺寸

選型信息

MCPMFBT	①	②	③	④	⑤	⑥	⑦	⑧	⑨
	端口	工作波長	分光比	功率大小	封裝尺寸	光纖類型	尾纖長度	尾套類型	連接頭類型
	12-1x2 22-2x2	980-980nm	50-50/50 40-40/60 10-10/90 01-1/99 S-其它	00-300mW 01-1W 05-5W 10-10W	1-Φ3.0x54mm 2-Φ3.0x60mm S-其它	P9-PM980	08-0.8m 10-1.0m 15-1.5m S-其它	B-250um 裸纖 L-900um松套管 S-其它	N-None FP-FC/PC FA-FC/APC S-其它
