光纖耦合器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖耦合器 > 2000nm1x3/3x3保偏光纖拉錐耦合器

產品名稱 : 2000nm1x3/3x3保偏光纖拉錐耦合器

產品型號：MCPMFBT-13-2000-333-00-3-P19-10-L-FA

工作波長:MCPMFBT-13-2000-333-00-3-P19-10-L-FA

功率 : 0.5、2、5 W

光纖類型 : PM1550/PM1950

咨詢熱線
0755-23736280

銘創光電生產的熔融拉錐1X3/3x3一次成型的保偏光纖拉錐耦合器（PM FBT Coupler）,能使在光纖中傳輸的光信號在特殊結構的耦合區發生耦合，進行光功率的再分配，可以生產400-2050nm范圍內各種波長、不同分光比的耦合器,熔融拉錐分路器廣泛用于光纖通信、水下激光通信、光纖激光器、光纖放大器等領域。

產品特點	應用領域
低插入損耗	光纖激光器
波長選擇種類多	光纖放大器
高穩定性和可靠性	光纖傳感
結構緊湊	光纖通信/儀器儀表

產品指標

參數	單位	數值
結構	-	1x3	3x3
中心波長	nm	2000
帶寬	nm	±20
分光比	%	分光比可定義（1X3）33/33/33(only3X3)
附加損耗(max)	dB	0.8	1.0
消光比	dB	≥18	≥17
分光比不一致性	%	±5(1x3)/±10(3x3)
承受功率	W	0.5、2、5
接頭類型	-	FC/APC或其它
光纖類型	-	PM1550/PM1950
光纖長度	m	1或其它
封裝尺寸	mm	φ3.0x54（裸纖）or φ4.0x60(套管)
工作溫度	℃	-40～+85
儲存溫度	℃	-40～+85

測溫環境在25℃；

以上數據不含接頭,如增加連接頭,插入損耗不同波長損耗不一樣,具體聯系我們確認,回損降低5dB,消光比降低2dB,默認光纖慢軸對準Key鍵。

分光比	最大分光比誤差
分光比	Through Port	Coupling Port
40/20/40	±5.0	±6.0
35/30/35	±4.0	±5.0
33/33/33	±6.0	±6.0
30/40/30	±4.0	±3.0
25/50/25	±3.5	±2.4
20/60/20	±3.3	±2.0
15/70/15	±3.0	±1.8
10/80/10	±2.8	±1.6
5/90/5	±2.5	±1.5

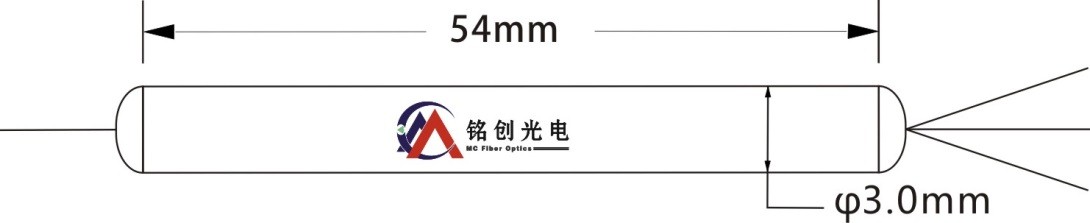

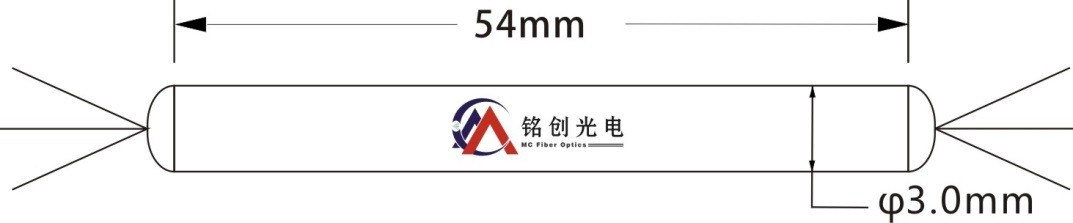

封裝尺寸

選型信息

MCPMFBT	①	②	③	④	⑤	⑥	⑦	⑧	⑨
	端口	工作波長	分光比	功率大小	封裝尺寸	光纖類型	尾纖長度	尾套類型	連接頭類型
	13-1x3 33-3x3	2000-2000nm	424-40/20/40 333-33/33/33 343-30/40/30 252-25/50/25 262-20/60/20 171-15/70/15 181-10/80/10 595-5/90/5	00-300mW 01-1W 05-5W S-其它	1-Φ3.0x54mm 2-Φ3.0x60mm 3-Φ4.0x60mm S-其它	P15-PM1550 P19-PM1950	08-0.8m 10-1.0m 15-1.5m S-其它	B-250um 裸纖 L-900um松套管 S-其它	N-None FP-FC/PC FA-FC/APC S-其它
