光纖環行器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖環行器 > C+L波段三端口光纖環行器

產品名稱 : C+L波段三端口光纖環行器

產品型號：MCCIR-CL-00-C-S2-10-L-FA

工作波長: C+L波段

功率 : 300-2000mW

光纖類型 : SMF-28e

咨詢熱線
0755-23736280

三端口光纖環行器是一種多端口非互易光學器件，光只能沿一個方向傳播。信號若從端口1輸入，則從端口2輸出；而信號從端口2輸入，則將從端口3輸出，其輸出損耗都很小；光從端口2輸入時，從端口1輸出時損耗很大，同樣光從端口3輸入時，從端口1、2中輸出時損耗也很大。

銘創光電可以生產三端口、四端口、不同功率、不同波長的光纖環行器，產品廣泛用在光纖激光器、儀器儀表、色散補償裝置、光纖傳感、科學研究等領域。

產品特點	應用領域
低插入損耗	光纖激光器
高隔離度	光纖放大器
高穩定性和可靠性	光纖傳感
結構緊湊	光纖通信

產品指標

參數	單位	數值
中心波長	nm	C+L波段
工作波長范圍	nm	1528-1610
峰值隔離（Type）	dB	50
隔離度 (min)	dB	40
插入損耗（Type）	dB	0.7
插入損耗 (max)	dB	0.9
偏振相關損耗	dB	≤0.15
承受光功率	mW	300、1000、2000可選
峰值功率（脈沖）	KW	＜10@ns pulse
串?dāng)_（min）	dB	45
回波損耗	dB	50
光纖類型		SMF-28e
封裝尺寸	mm	Φ5.5xL50
工作溫度	℃	-5~+70
存儲溫度	℃	-40~+85

測溫環境在25℃；

數據不含接頭,如增加接頭,插入損耗增加0.3dB,回?fù)p降低5dB.

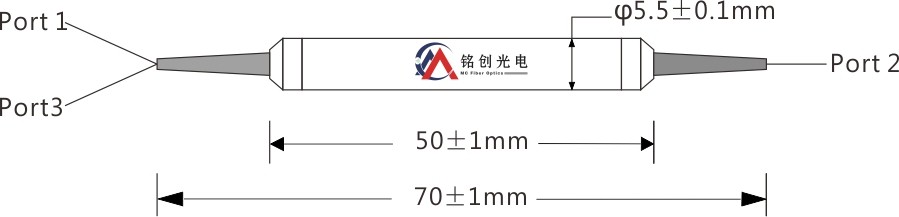

封裝尺寸

選型信息

MCCIR	①	②	③	④	⑤	⑥	⑦
	工作波長	功率大小	功率類型	光纖類型	尾纖長度	尾套類型	連接頭類型
	CL-C+L波段	00-300mW 01-1W 02-2W	P-脈沖 C-連續	S2-SMF-28e	08-0.8m 10-1.0m 15-1.5m S-其它	B-250um裸纖 L-900um套管 S-其它	N-None FP-FC/PC FA-FC/APC S-其它
