光纖跳線您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖跳線 > 大芯徑多模光纖跳線

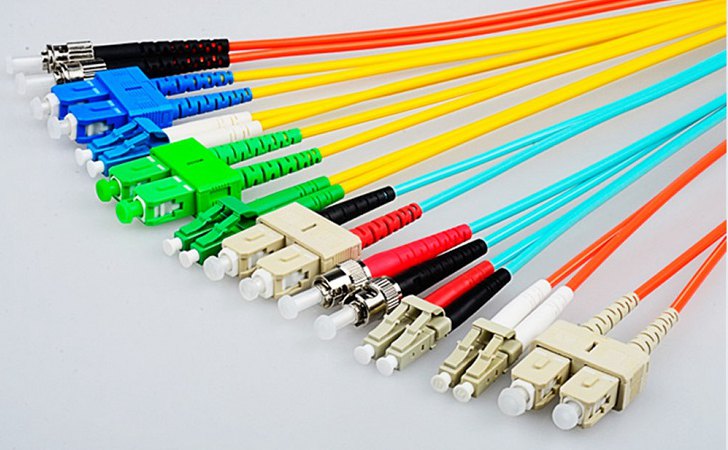

產品名稱 : 大芯徑多模光纖跳線
產品型號：MCMFP-AFS105-02-2-FA
工作波長:200-2400nm
銘創光電可以提供50-1500um纖芯直徑的光纖跳線，采用高精度光纖連接頭，使用高精度研磨工藝，可以滿足一般的半導體激光器、光譜儀器等需求，光纖接頭內部也可采用無膠工藝，可進一步增強光纖散熱效果和使用壽命，滿足高功率切割、焊接傳輸用途。
|
產品特點
|
應用領域
|
|
光纖規格50-1500um可選
|
固體激光器
|
|
工作波長范圍廣200-2400nm
|
光譜儀器
|
|
耦合性好，通光率高
|
醫療設備
|
|
良好的抗疲勞性能
|
光學分析
|
|
連接器種類多樣
|
|
參數
|
單位
|
數值
|
||||||
|
光纖型號
|
SFS105
|
SFS 200
|
SFS 300
|
SFS 400
|
SFS 600
|
SFS 800
|
SFS 1000
|
|
|
纖芯直徑
|
um
|
105
|
200
|
300
|
400
|
600
|
800
|
1000
|
|
包層直徑
|
um
|
125
|
220
|
330
|
440
|
660
|
880
|
1100
|
|
涂覆層直徑
|
um
|
245
|
320
|
500
|
650
|
960
|
1200
|
1400
|
|
纖芯材料
|
高羥基石英材料
|
|||||||
|
包層材料
|
-
|
摻氟石英材料
|
||||||
|
彎曲半徑
|
-
|
<200D X纖芯直徑
|
||||||
|
工作波長
|
nm
|
200-1200
|
||||||
|
數字孔徑
|
NA
|
0.22
|
||||||
|
光纖類型
|
SI階躍型
|
|||||||
|
光纖長度
|
M
|
1或者其它
|
||||||
|
套管類型
|
3mm/6mm或者其它
|
|||||||
|
接頭類型
|
SMA905或者其它
|
|||||||
|
工作溫度
|
℃
|
-10～+70
|
||||||
|
儲存溫度
|
℃
|
-40～+85
|
||||||
|
參數
|
單位
|
數值
|
||||||
|
光纖型號
|
AFS105
|
AFS200
|
AFS300
|
AFS400
|
AFS600
|
AFS800
|
AFS1000
|
|
|
纖芯直徑
|
um
|
105
|
200
|
300
|
400
|
600
|
800
|
1000
|
|
包層直徑
|
um
|
125
|
220
|
330
|
440
|
660
|
880
|
1100
|
|
涂覆層直徑
|
um
|
245
|
320
|
500
|
650
|
960
|
1200
|
1400
|
|
纖芯材料
|
低羥基石英材料
|
|||||||
|
包層材料
|
-
|
摻氟石英材料
|
||||||
|
彎曲半徑
|
-
|
<200D X纖芯直徑
|
||||||
|
工作波長
|
nm
|
300-2400
|
||||||
|
數字孔徑
|
NA
|
0.22
|
||||||
|
光纖類型
|
SI階躍型
|
|||||||
|
光纖長度
|
M
|
1或者其它
|
||||||
|
套管類型
|
3mm/6mm或者其它
|
|||||||
|
接頭類型
|
SMA905或者其它
|
|||||||
|
工作溫度
|
℃
|
-10～+70
|
||||||
|
儲存溫度
|
℃
|
-40～+85
|
||||||
|
參數
|
單位
|
數值
|
||||||
|
光纖型號
|
APC200
|
APC300
|
APC400
|
APC600
|
APC800
|
APC1000
|
APC1500
|
|
|
纖芯直徑
|
um
|
200
|
300
|
400
|
600
|
800
|
1000
|
1500
|
|
包層直徑
|
um
|
220
|
330
|
440
|
660
|
880
|
1100
|
1550
|
|
涂覆層直徑
|
um
|
320
|
500
|
650
|
960
|
1200
|
1400
|
2000
|
|
纖芯材料
|
低羥基石英材料
|
|||||||
|
包層材料
|
-
|
摻氟樹脂材料
|
||||||
|
彎曲半徑
|
-
|
<200X纖芯直徑
|
||||||
|
工作波長
|
nm
|
300-2400
|
||||||
|
數字孔徑
|
NA
|
0.37±0.02
|
||||||
|
光纖類型
|
SI階躍型
|
|||||||
|
光纖長度
|
M
|
1或者其它
|
||||||
|
套管類型
|
3mm/6mm或者其它
|
|||||||
|
接頭類型
|
SMA905或者其它
|
|||||||
|
工作溫度
|
℃
|
-10~+70
|
||||||
|
儲存溫度
|
℃
|
-40~+85
|
||||||
|
數值
|
SMA905
|
SMA906
|
FC
|
ST
|
TA
|
TB
|
|
插芯直徑mm
|
3.17
|
3.17
|
2.5
|
2.5
|
6.35
|
10.0
|
|
插芯長度mm
|
9.8
|
9.8
|
8.0
|
8.0
|
65
|
50
|
|
插芯內徑mm
|
80-2600
|
80-1500
|
80-1500
|
80-1500
|
80-1500
|
80-1500
|
|
插芯材質
|
不銹鋼/陶瓷
|
不銹鋼
|
不銹鋼/陶瓷
|
不銹鋼/陶瓷
|
不銹鋼
|
不銹鋼
|
|
螺紋
|
1/4-36-UNS
|
1/4-36-UNS
|
M8
|
/
|
/
|
/
|
|
螺母
|
六角/圓形
|
六角/圓形
|
圓形
|
圓形
|
/
|
/
|
|
MCMFP
|
①
|
②
|
③
|
④
|
|
光纖類型
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
AFS105-低羥基105/125um NA0.22
SFS105-高羥基 105/125um NA0.22
APC200-低羥基 200/230um NA0.37
S-其它
|
01-1.0m
02-2.0m
10-10m
S-其它
|
1-3mm松套管
2-3mm不銹鋼凱纜
3-6mm不銹鋼凱纜
S-其它
|
SMA-SMA905
FP-FC/PC
FA-FC/APC
S-其它
|
