光纖環行器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖環行器 > 1150nm三端口TGG單模光纖環行器

產品名稱 : 1150nm三端口TGG單模光纖環行器

產品型號：MCCIR-1150-00-C-H1-10-L-FA

工作波長:1150nm

功率 : 300mW

光纖類型 : Hi1060

咨詢熱線
0755-23736280

三端口光纖環行器是一種多端口非互易光學器件，光只能沿一個方向傳播。信號若從端口1輸入，則從端口2輸出；而信號從端口2輸入，則將從端口3輸出，其輸出損耗都很小；光從端口2輸入時，從端口1輸出時損耗很大，同樣光從端口3輸入時，從端口1、2中輸出時損耗也很大。

銘創光電可以生產三端口、四端口、不同功率、不同波長的光纖環行器，產品廣泛用在光纖激光器、儀器儀表、色散補償裝置、光纖傳感、科學研究等領域。

產品特點	應用領域
低插入損耗	光纖激光器
高隔離度/高承受功率	光纖放大器
高穩定性和可靠性	光纖傳感/相干通信

產品指標

參數	單位	數值
中心波長	nm	1150
工作波長范圍	nm	±10
峰值隔離度（Type）	dB	30
隔離度 (min)	dB	25
插入損耗（Type）	dB	1.0
插入損耗 (max)	dB	1.4
偏振相關損耗	dB	0.15
承受光功率	W	0.3、1、2、5、10、20
峰值功率（脈沖）	KW	1 5 10 20可選
串?dāng)_（min）	dB	45
回波損耗	dB	45
光纖類型		Hi1060、10/125DC、20/130DC或其它
封裝尺寸	mm	64x28x26或其它
工作溫度	℃	0~+60
存儲溫度	℃	-10~+75

測溫環境在25℃；以上數據不含接頭，不同功率封裝尺寸不一樣，具體規格需要聯系我們確認。

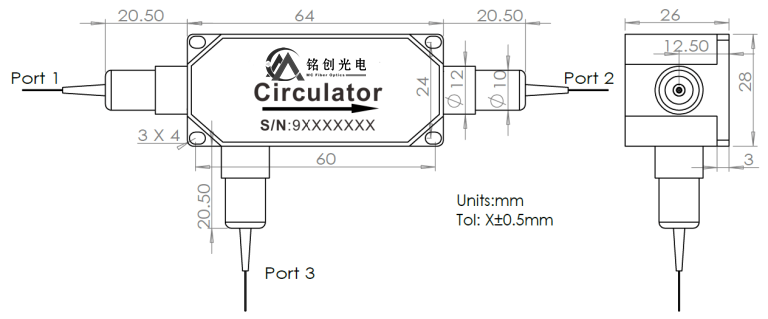

封裝尺寸

選型信息

MCCIR	①	②	③	④	⑤	⑥	⑦	⑧
	工作波長	平均功率	功率類型	峰值功率	光纖類型	尾纖長度	尾套類型	連接頭類型
	1150-1150nm	00-300mW 01-1W 05-5W 10-10W	P-脈沖 C-連續	0-連續光 10-10KW 20-20KW	H1-Hi1060 10/125DC-LMA-GDF-10/125-M	08-0.8m 10-1.0m 15-1.5m S-其它	B-250um裸纖 L-900um套管 S-其它	N-None FP-FC/PC FA-FC/APC S-其它
