偏振分束器您當前所在位置：首頁 > 產品中心 > 無源產品 > 偏振分束器 > 1064nm偏振分束器/合束器（PBS/PBC）

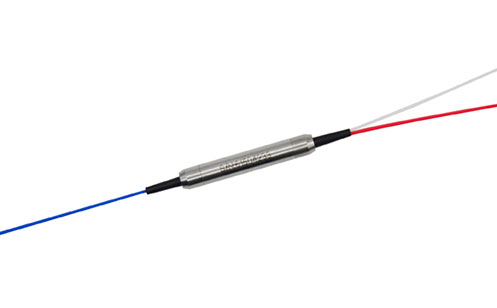

產品名稱 : 1064nm偏振分束器/合束器（PBS/PBC）

產品型號：MCPBS-1064-P9-P90-10-L-FA

工作波長:1064nm

功率 : 300mW 1W 2W 5W 10W

光纖類型 : Hi1060 PM980

偏振分束器（PBS/PBC）用于將兩束正交偏振光耦合入一根光纖中或?qū)⒑痪€偏振光的單一輸出分別耦合到兩個光纖輸出中,也可以反向應用將兩束從保偏光纖分支輸入的正交偏振光束耦合到一根單模輸出光纖中，可用于泵浦激光器的功率合束，提高光纖激光器的消光比。

參數	單位	數值
中心波長	nm	1064
工作帶寬	nm	±20
典型插入損耗	dB	0.6
最大損耗	dB	0.8
最小消光比	dB	22
方向性	dB	50
回波損耗	dB	50
承受功率 CW	W	0.3 1 2 5 10
光纖類型	-	PM Panda fiber for Ports 1&2, Hi1060or PM Panda fiber for Port 3
光纖長度	m	1或其它
連接頭類型	-	FC/APC或者其它
最大拉力	N	5

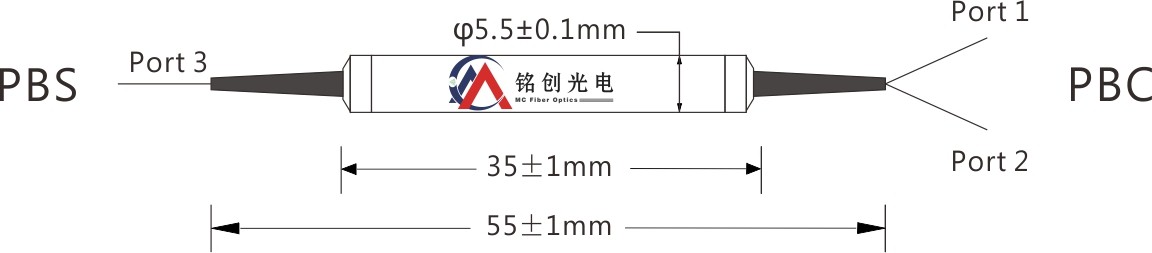

封裝尺寸	mm	Φ5.5XL35
工作溫度	℃	-5～+70
儲存溫度	℃	-40～+85

測溫環境在25℃；以上數據不含接頭，如增加接頭，插入損耗增加0.3dB,回?fù)p降低5dB,消光比降低2dB,默認光纖慢軸對準Key鍵。

選型信息

MCPBS/C	①	②	③	④	⑤	⑥	⑦
	工作波長	承受功率	光纖類型Port1&2	光纖類型Port3	尾纖長度	尾套類型	連接頭類型
	1064-1064nm S-其它	00-0.3W 10-10W S-其它	P9-PM980	H1-Hi1060 P95-PM980慢軸 45°對準 Port 1 P90-PM980慢軸對準Port 1	08-0.8m 10-1.0m 15-1.5m S-其它	B-250um裸纖 L-900um套管 S-其它	N-None FP-FC/PC FA-FC/APC S-其它
