產品名稱 : 980/1064nm波分復用器+分路器+隔離器集成器件
工作波長:980/1064nm
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器/光纖放大器
|
|
高隔離度
|
光通信領域
|
|
結構緊湊，可靠性高
|
激光雷達
|
|
參數
|
單位
|
數值
|
|
|
單雙級
|
-
|
單級
|
|
|
信號波長
|
nm
|
1064
|
|
|
信號波長范圍
|
nm
|
±5
|
|
|
信號端插損（max）
|
dB
|
2.5
|
|
|
信號隔離度（min）
|
dB
|
32
|
|
|
WDM隔離度（min）
|
Signal channel
|
dB
|
25
|
|
Pump channel
|
dB
|
12
|
|
|
泵浦波長范圍
|
nm
|
960-990
|
|
|
插入損耗（Pump to Common）
|
dB
|
≤0.7
|
|
|
Tap端分光比
|
%
|
1-50可選
|
|
|
偏振相關損耗
|
dB
|
0.15
|
|
|
回波損耗（min）
|
dB
|
50
|
|
|
最大承受功率(CW)
|
mW
|
200
|
|
|
峰值功率
|
KW
|
1,5,10
|
|
|
光纖類型
|
-
|
Hi1060
|
|
|
拉力
|
N
|
5
|
|
|

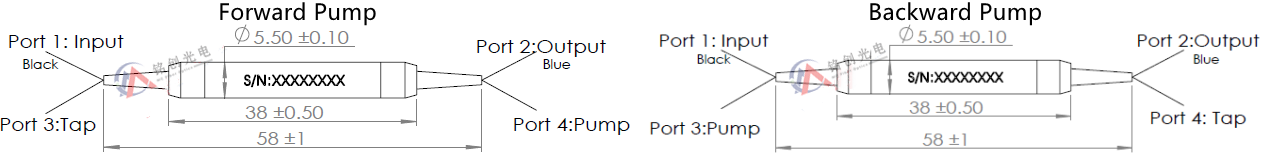

封裝尺寸
|
mm
|
φ5.5XL38
|
|
|
工作溫度
|
℃
|
-5~+70
|
|
|
儲存溫度
|
℃
|
-40~+85
|
|
PS:正向泵浦，信號波長是偏振無關；反向泵浦，信號波長是偏振相關
|
MCWTIH
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
⑩
|
|
工作波長
|
單雙級
|
功率大小
|
功率類型
|
Tap端分光
|
泵浦方式
|
光纖類型
|
光纖長度
|
套管類型
|
接頭類型
|
|
|
9806-980/1064nm
|
S-單級
D-雙級
|
00-200mW
S-其它
|
P-脈沖
C-連續
|
01-1%
05-5%
10-10%
20-20%
|
B-后向泵浦
F-正向泵浦
|
H1-Hi1060
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纖
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
