光纖濾波器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖濾波器 > 單模光纖濾波器
產品名稱 : 單模光纖濾波器
產品型號：MCBPF-1550-2-C-00-S2-10-L-FA
工作波長:1030-1950nm
功率 : 300mW 1W 2W 5W 10W
光纖類型 : Hi1060 SMF-28e SM1950
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
高通道隔離度
|
光纖傳感
|
|
高穩定性和可靠性
|
光纖放大器
|
|
結構緊湊
|
光纖通信
|
|
參數
|
單位
|
數值
|
|
中心波長
|
nm
|
見下表
|
|
帶寬@0.5dB
|
nm
|
2 5 6 8
|
|
插入損耗
|
dB
|
0.8
|
|
隔離度
|
dB
|
25
|
|
偏振相關損耗PDL（max）
|
dB
|
0.1
|
|
回波損耗
|
dB
|
50
|
|
承受功率（CW）
|
W
|
0.5 1 2 5 10
|
|
峰值功率（脈沖）
|
KW
|
＜1 2 5@ns pulse
|
|
光纖類型
|
-
|
Hi1060 SMF-28e SM1950
|
|
尾纖長度
|
m
|
1.0
|
|

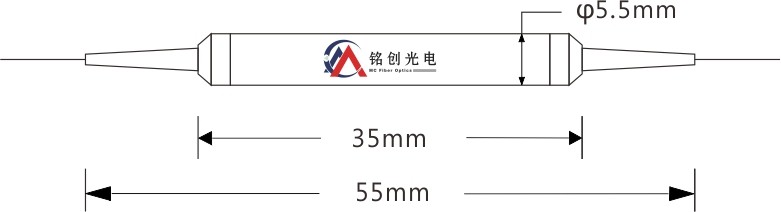

封裝尺寸
|
mm
|
φ5.5xL35
|
|
承受拉力
|
N
|
5
|
|
工作溫度
|
℃
|
-5~+70
|
|
儲存溫度
|
℃
|
-40~+85
|
|
中心波長
|
Min.PB@0.5dB(nm)
|
Min.SB (nm)
|
|
1030
|
2
|
6 @25dB down
|
|
6
|
10 @25dB down
|
|
|
1040
|
2.2
|
6 @25dB down
|
|
1053
|
2
|
6 @25dB down
|
|
1064
|
2
|
6 @30dB down
|
|
5
|
12 @30dB down
|
|
|
8
|
20 @30dB down
|
|
|
1080
|
2
|
6 @25dB down
|
|
其它中心波長帶寬的濾波器也可以定制，有最小起訂量的要求，如果需要請聯系我們
|
||
|
中心波長
|
Min.PB@0.5dB(nm)
|
Min.SB (nm)
|
|
1550.12
|
0.2
|
0.5 @25dB down
|
|
0.4
|
0.8 @25dB down
|
|
|
0.8
|
1.2 @25dB down
|
|
|
1550
|
2
|
6 @30dB down
|
|
5
|
12 @30dB down
|
|
|
10
|
20 @30dB down
|
|
|
15
|
25 @30dB down
|
|
|
其它中心波長帶寬的濾波器也可以定制，有最小起訂量的要求，如果需要請聯系我們
|
||
|
中心波長
|
Min.PB@0.25dB(nm)
|
Min.SB(nm)
|
|
1950
|
20
|
1850-1930mn & 1970~2050nm
|
|
其它中心波長帶寬的濾波器也可以定制，有最小起訂量的要求，如果需要請聯系我們
|
||
|
MCBPF
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
工作波長
|
帶寬
|
功率類型
|
功率大小
|
光纖類型
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
1030-1030nm
1053-1053nm
1064-1064nm
1550-1550nm
1950-1950nm
S-其它
|
2-2nm
2.2-2.2nm
5-5nm
6-6nm
8-8nm
S-其它
|
P-脈沖
C-連續
|
00-300mW
01-1W
05-5W
10-10W
|
H1-Hi1060
S2-SMF-28e
S1-SM1950
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纖
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
