產品名稱 : 50GHz保偏密集波分復用器
產品型號：MCPMDWDM-05-C34-00-P15-10-L-FA
功率 : 0.3W 1W 5W 10W
光纖類型 : PM1550
密集波分復用器是將不同波長的光信號復用至一根光纖上（復用）,或將復用在一根光纖中的多個光信道按波長分開（解復用）。信道間隔密集光波分復用器/解復用器采用成熟的窄帶介質膜實現光的濾波,波長穩定性好,采用密封工藝封裝,環境穩定性高。銘創光電可以提供ITU標準的50G 100G 200G 20nm通道間隔的保偏波分復用器以及不同模塊封裝的模塊。
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
高通道隔離度
|
光纖放大器
|
|
高穩定性和可靠性
|
光纖通信
|
|
參數
|
單位
|
數值
|
|
|
工作波長
|
nm
|
ITU Grid
|
|
|
中心波長精度
|
nm
|
±0.05
|
|
|
信道間隔
|
GHz
|
50
|
|
|
透射波長
|
帶寬（min）@-1dB
|
nm
|
0.20
|
|
帶寬（min）@-3dB
|
nm
|
0.28
|
|
|
插入損耗（max）C→P
|
dB
|
0.8（單軸工作IL1.0）
|
|
|
隔離度（min）C→P非鄰近通道
|
dB
|
30
|
|
|
反射波長
|
插入損耗（max）C→R
|
dB
|
0.4（單軸工作0.6）
|
|
隔離度（min）C→R非鄰近通道
|
dB
|
13
|
|
|
消光比（min）
|
dB
|
18
|
|
|
回波損耗（min）
|
dB
|
40
|
|
|
承受功率
|
W
|
0.3、1、2、5、10可選
|
|
|

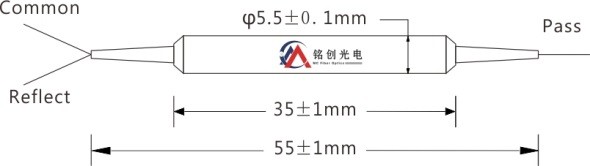

產品尺寸
|
mm
|
Φ5.5xL35
|
|
|
工作軸
|
雙軸工作 or pass端單軸工作
|
||
|
光纖類型
|
PM1550 Fiber
|
||
|
承受拉力
|
N
|
5
|
|
|
工作溫度
|
℃
|
-5 ~ +70
|
|
|
儲存溫度
|
℃
|
-20 ~ +85
|
|
|
MCPMDWDM
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
通道間隔
|
通道波長
|
功率大小
|
工作軸
|
光纖類型
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
05-50GHz
1-100GHz
2-200GHz
|
C01-C01
C02-C02
S-其他
|
00-300mW
01-1W
05-5W
|
B-雙軸工作
S-慢軸工作
F-快軸工作
|
P15-PM1550
|
10-1.0m
15-1.5m
S-其它
|
B-250um裸纖
L-900um松套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
