產品名稱 : 200GHz密集波分復用器LGX盒式/1U機箱
產品型號： MCDWDM-2-16-M-C21-1-LP
光纖類型 : SMF-28e Fiber
密集波分復用器是將不同波長的光信號復用至一根光纖上（復用）,或將復用在一根光纖中的多個光信道按波長分開（解復用）。200G信道間隔密集光波分復用器/解復用器采用成熟的窄帶介質膜實現光的濾波,波長穩定性好,采用密封工藝封裝,環境穩定性高。 銘創光電可以提供ITU標準的200G通道間隔的波分復用器以及不同封裝的模塊。
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
高通道隔離度
|
光纖放大器
|
|
高穩定性和可靠性
|
光纖通信
|
|
參數
|
單位
|
數值
|
|||||||
|
通道
|
-
|
4通道
|
8通道
|
16通道
|
|||||
|
配置
|
-
|
合波
|
解波
|
合波
|
解波
|
合波
|
解波
|
||
|
工作波長
|
nm
|
ITU Grid
|
|||||||
|
中心波長精度
|
nm
|
±0.05
|
|||||||
|
信道間隔
|
GHz
|
200
|
|||||||
|
帶寬（min）@0.5dB
|
nm
|
0.5
|
|||||||
|
插入損耗（max）
|
dB
|
1.7
|
3.0
|
3.8
|
|||||
|
通道一致性
|
dB
|
0.6
|
1.0
|
1.5
|
|||||
|
信道平坦度
|
dB
|
0.3
|
|||||||
|
隔離度
|
相鄰通道
|
dB
|
>30
|
||||||
|
非相鄰通道
|
dB
|
>40
|
|||||||
|
溫度相關損耗
|
dB
|
≤0.005
|
|||||||
|
波長熱穩定度
|
nm/℃
|
≤0.002
|
|||||||
|
偏振相關損耗（max）
|
dB
|
≤0.1
|
≤0.1
|
≤0.15
|
|||||
|
偏振模色散
|
ps
|
≤0.1
|
|||||||
|
方向性（min）
|
dB
|
50
|
|||||||
|
回波損耗（min）
|
dB
|
45
|
|||||||
|
最大工作功率
|
mW
|
300
|
|||||||
|
光纖類型
|
-
|
SMF-28e Fiber
|
|||||||
|
工作溫度
|
℃
|
-5 ~ +75
|
|||||||
|
儲存溫度
|
℃
|
-20 ~ +85
|
|||||||
|
封裝尺寸
|
LGX
|
mm
|
1U(155x129x29)
|
||||||
|

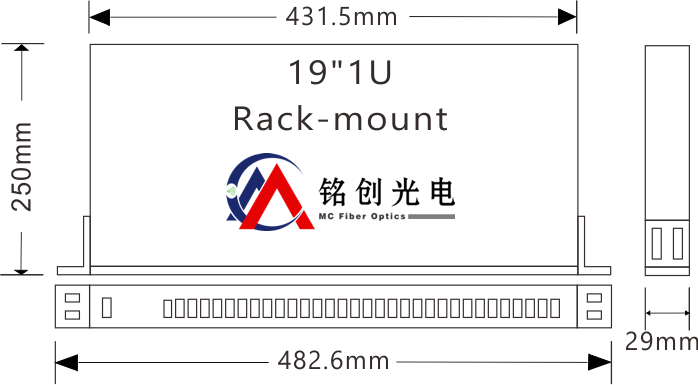

19" Rack
|
mm
|
1U(L482.6xW165xH44)
|
|||||||
|
MCDWDM
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
通道間隔
|
通道數
|
配置
|
起始通道
|
封裝類型
|
連接頭類型
|
|
|
2-200GHz
|
4-4通道
8-8通道
16-16通道
32-32通道
S-其他
|
M-合波
D-解波
O-合波&接波
|
C21-1560.61nm
C22-1559.79nm
C23-1558.98nm
S-其他
|
1-LGX模塊
2-19" Rack
|
N-None
FP-FC/PC
FA-FC/APC
SP-SC/PC
SA-SC/APC
LP-LC/PC
LA-LC/APC
S-其它
|
