產品名稱 : 1.5um（6+1）x1泵浦&信號合束器
產品型號：MCMPC-61-F-976/25-105/125/0.22/S2-1550/10-12/130DC-08-3
工作波長:1500-1570nm
功率 : 10W 20W 30W 50W 100W
光纖類型 : SMF-28e 1550GDF 25/300DC
（6+1）x1多模泵浦&信號合束器專門設計用來應用于高功率光纖激光器，光纖放大器領域，將6路多模泵浦光和1路信號光合成進入單根雙包層光纖，信號光走纖芯，泵浦光走包層,實現泵浦光和信號光在同一根光纖中傳輸。泵浦效率高，插入損耗低，單臂承受功率高達300W,性能穩定可靠。
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
寬波長范圍/高承受功率
|
光纖放大器
|
|
高穩定性和可靠性
|
光纖通信
|
|
參數
|
單位
|
數值
|
|
結構類型
|
/
|
（6+1）x1
|
|
信號波長范圍
|
nm
|
1500~1575
|
|
泵浦波長范圍
|
nm
|
780-1000
|
|
泵浦光纖類型
|
/
|
105/125um（NA0.12或NA0.22）
|
|
信號輸入光纖類型
|
/
|
SMF-28e，1550GDF或其它
|
|
輸出光纖類型
|
/
|
1550GDF或其它
|
|
信號波長插入損耗（最大值）
|
dB
|
0.7
|
|
泵浦效率（最小值）
|
%
|
90
|
|
單臂輸入功率
|
W
|
50
|
|
M2
|
/
|
＜1.3
|
|
隔離度
|
dB
|
20
|
|
光纖長度
|
m
|
0.8或者其它
|
|
封裝尺寸
|
mm
|
P2:65x12x7，P3:80x12x8，P4:100x15x10
|
|
工作溫度
|
℃
|
0~+75
|
|
儲存溫度
|
℃
|
-40~+85
|
|
類型
|
信號波長
|
泵浦光纖
|
信號輸入光纖
|
輸出光纖
|
信號插損(max)
|
泵浦效率(min)
|
單臂功率（max）
|
|
(6+1)x1
|
1530-1575
|
105/125 0.22
|
SMF-28
|
SM-GDF-1550
|
0.7dB
|
90%
|
25W
|
|
(6+1)x1
|
1530-1575
|
105/125 0.22
|
SM-GDF-1550
|
SM-GDF-1550
|
0.7dB
|
90%
|
25W
|
|
(6+1)x1
|
1530-1575
|
105/125 0.22
|
12/130DC
|
12/130DC
|
0.7dB
|
90%
|
50W
|
|
(6+1)x1
|
1530-1575
|
105/125 0.22
|
12/130DC
|
25/300DC
|
0.7dB
|
95%
|
100W
|
|

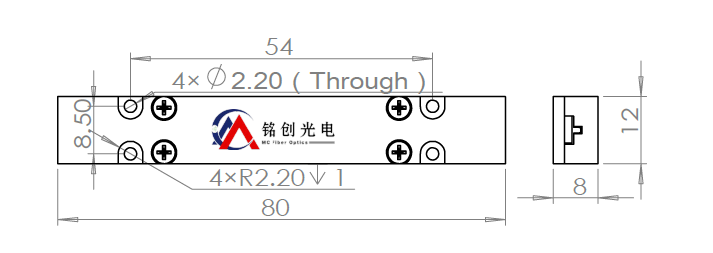

封裝尺寸
|
P2
|
P3
|
P4
|
|
mm
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCMPC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
（N+1）x1
|
方向
|
泵浦波長/泵浦功率
|
泵浦光纖/信號輸入光纖
|
信號波長/信號功率
|
輸出光纖
|
|
|
61-(6+1)x1
|
F-正向
B-反向
|
915/25-915nm 25W
980/50-980nm 50W
S-其它
|
105/125/22/S2-105/125um
NA0.22/SMF-28e
S-其它S-其它
|
1550/10-1550nm10W
S-其它
|
1550DC-SM-GDF-1550
S-其它
|
|
|
⑦
|
⑧
|
|||||
|
光纖長度
|
封裝類型
|
|||||
|
08-0.8m
10-10m
S-其它
|
2-P2
3-P3
4-P4
|
