光纖合束器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖合束器 > 1um（2+1）x1泵浦&保偏信號合束器
產品名稱 : 1um（2+1）x1泵浦&保偏信號合束器
產品型號：MCPMPC-21-F-915/25-105/125/0.22/P9-1064/10-PM10/125DC-08-2
工作波長:1020-1080nm
功率 : 10W 20W 30W 50W 100W
光纖類型 : PM980 PLMA-GDF-10/125-M PLMA-GDF-25/250-M
（2+1）x1多模泵浦&保偏信號合束器專門設計用來應用于高功率保偏光纖激光器，保偏光纖放大器領域，2路多模泵浦能量和1路信號能量合成進入單根雙包層光纖，實現泵浦能量和信號能量在同一根光纖中傳輸。泵浦吸收效率高，插入損耗低，單臂承受功率高達300W，性能穩定可靠。
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
寬波長范圍/高承受功率
|
光纖放大器
|
|
高穩定性和可靠性
|
光纖通信
|
|
參數
|
單位
|
數值
|
|
結構類型
|
-
|
（2+1）x1
|
|
信號波長范圍
|
nm
|
1020-1080
|
|
泵浦波長范圍
|
nm
|
780-1000
|
|
泵浦光纖類型
|
-
|
105/125um NA0.22
|
|
信號輸入光纖類型
|
-
|
PM980，PM6/125DC或其它
|
|
輸出光纖類型
|
-
|
PM6/125DC，PM10/125DC或其它
|
|
信號波長插入損耗（最大值）
|
dB
|
0.7
|
|
信號波長插入損耗（典型值）
|
dB
|
0.5
|
|
泵浦效率（最小值）
|
%
|
90
|
|
泵浦效率（典型值）
|
%
|
94
|
|
消光比
|
dB
|
>18
|
|
M2
|
-
|
＜1.3
|
|
隔離度
|
dB
|
20
|
|
光纖長度
|
m
|
1
|
|
封裝尺寸
|
mm
|
P1: 5x5x50，P2:65x12x7，P3:80x12x8，
|
|
工作溫度
|
℃
|
0~+75
|
|
儲存溫度
|
℃
|
-40~+85
|
|
類型
|
信號波長
|
泵浦光纖
|
信號輸入光纖
|
輸出光纖
|
信號插損
|
消光比
|
泵浦效率
|
單臂功率
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM980
|
PM6/125DC
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM980
|
PM10/125DC
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM980
|
PM20/125DC
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM5/130DC
|
PM10/125DC
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM5/130DC
|
PM20/125DC
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM6/125DC
|
PM6/125DC
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM10/125DC
|
PM10/125DC
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM10/125DC
|
PM20/125DC
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM20/125DC
|
PM20/125DC
|
0.5dB
|
18dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
PM10/125DC
|
PM25/250DC
|
0.7dB
|
17dB
|
95%
|
300W
|
|
(2+1)x1
|
1020-1080
|
200/220 0.22
|
PM25/250DC
|
PM25/250DC
|
0.5dB
|
17dB
|
95%
|
300W
|
|
(2+1)x1
|
1020-1080
|
200/220 0.22
|
PM30/250DC
|
PM30/250DC
|
0.5dB
|
16dB
|
95%
|
300W
|
|
(2+1)x1
|
1020-1080
|
200/220 0.22
|
PM20/400DC
|
PM20/400DC
|
0.5dB
|
16dB
|
97%
|
300W
|
|

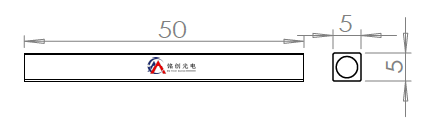

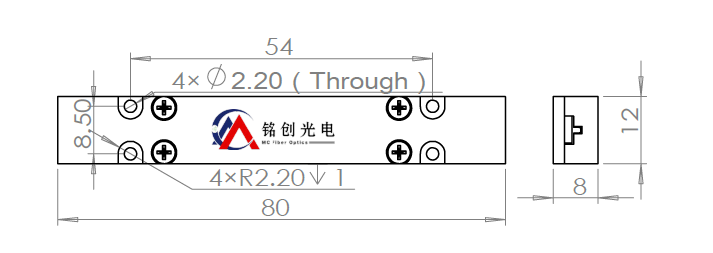

封裝尺寸
|
P1
|
P2
|
P3
|
P4
|
|
mm
|
5X5x50
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCPMPC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
(N+1)x1
|
方向
|
泵浦波長/泵浦功率
|
泵浦光纖/信號輸入光纖
|
信號波長/信號功率
|
輸出光纖
|
|
|
21-(2+1)x1
|
F-正向
B-反向
|
915/25-915nm 25W
980/50-980nm 50W
S-其它
|
105/125/22/P9-105/
125um NA0.22/PM980
S-其它S-其它
|
1064/10-1064nm10W
S-其它
|
PM10/125DC-PLMA
-GDF-10/125-M
S-其它
|
|
|
⑦
|
⑧
|
|||||
|
光纖長度
|
封裝類型
|
|||||
|
08-0.8m
10-10m
S-其它
|
1-P1
2-P2
3-P3
|
