光纖合束器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖合束器 > （6+1）x1泵浦&信號合束器

產品名稱 : （6+1）x1泵浦&信號合束器

產品型號：MCMPC-61-F-915/50-105/125/0.22/H1-1064/10-10/125DC-08-3

工作波長:1020-1080nm 1530-1570nm 1950-2050nm

功率 : 10W 20W 30W 50W 100W 300W

（6+1）x1泵浦&信號合束器
咨詢熱線
0755-23736280
（6+1）x1泵浦&信號合束器

 （6+1）x1多模泵浦&信號合束器專門設計用來應用于高功率光纖激光器，光纖放大器領域，將6路多模泵浦光和1路信號光合成進入單根雙包層光纖，信號光走纖芯，泵浦光走包層,實現泵浦光和信號光在同一根光纖中傳輸。泵浦效率高，插入損耗低，單臂承受功率高達300W,性能穩定可靠。

產品特點
應用領域
低插入損耗
光纖激光器
寬波長范圍/高承受功率
光纖放大器
高穩定性和可靠性
光纖通信

產品指標

參數
單位
數值
結構類型
-
（6+1）x1
信號波長范圍
nm
1020-1080
1530-1575
1950-2050
泵浦波長范圍
nm
780-1000
780-1000
780-1000
泵浦光纖類型
-
105/125um NA0.22
105/125um NA0.22
105/125um NA0.22
信號輸入光纖類型
-
10/125um NA0.08/0.46
12/130um,NA0.20/0.46
10/130um,NA0.15/0.46
輸出光纖類型
-
25/250um NA0.06/0.46
25/300um,NA0.09/0.46
25/400um,NA0.09/0.46
信號插入損耗（最大值）
dB
0.7
0.7
0.7
泵浦效率（最小值）
%
95
95
97
單臂輸入功率
W
100
100
100
M2
-
＜1.3
隔離度
dB
20
光纖長度
m
0.8或其它
封裝尺寸
mm
P2:65x12x7，P3:80x12x8，P4:100x15x10
工作溫度
℃
0~+75
儲存溫度
℃
-40~+85
測溫環境在25℃；不同功率選用的封裝尺寸不一樣，具體規格請聯系我們確認。

常規指標

1.0um fiber laser:

類型
信號波長
泵浦光纖
信號輸入光纖
輸出光纖
信號插損(max)
泵浦效率(min)
單臂功率（max）
(6+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
10/125DC
0.7dB
90%
25W
(6+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
20/125DC
0.7dB
90%
50W
(6+1)x1
1020-1080
105/125 0.22
5/130DC
10/125DC
0.7dB
90%
25W
(6+1)x1
1020-1080
105/125 0.22
10/125DC
10/125DC
0.5dB
90%
50W
(6+1)x1
1020-1080
105/125 0.22
5/130DC
25/250DC
0.7dB
95%
100W
(6+1)x1
1020-1080
105/125 0.22
10/125DC
30/250DC
0.7dB
95%
100W
(6+1)x1
1020-1080
105/125 0.22
20/125DC
25/250DC
0.7dB
95%
200W
(6+1)x1
1020-1080
200/220 0.22
20/400DC
20/400DC
0.7dB
97%
300W
(6+1)x1
1020-1080
220/242 0.22
20/400DC
20/400DC
0.7dB
97%
300W

1.5um fiber laser:

類型
信號波長
泵浦光纖
信號輸入光纖
輸出光纖
信號插損(max)
泵浦效率(min)
單臂功率（max）
(6+1)x1
1530-1575
105/125 0.22
SMF-28e
SM-GDF-1550
0.7dB
90%
25W
(6+1)x1
1530-1575
105/125 0.22
SM-GDF-1550
SM-GDF-1550
0.7dB
90%
25W
(6+1)x1
1530-1575
105/125 0.22
12/130DC
12/130DC
0.7dB
90%
50W
(6+1)x1
1530-1575
105/125 0.22
12/130DC
25/300DC
0.7dB
95%
100W

2.0um fiber laser:

類型
信號波長
泵浦光纖
信號輸入光纖
輸出光纖
信號插損(max)
泵浦效率(min)
單臂功率（max）
(6+1)x1
1950-2050
105/125 0.22
SM1950
10/130,NA0.15/0.46
0.7dB
90%
50W
(6+1)x1
1950-2050
105/125 0.22
10/130,NA0.15/0.46
10/130,NA0.15/0.46
0.7dB
90%
50W
(6+1)x1
1950-2050
105/125 0.22
10/130,NA0.15/0.46
25/250,NA0.09/0.46
0.7dB
95%
100W
(6+1)x1
1950-2050
105/125 0.22
10/130,NA0.15/0.46
25/400,NA0.09/0.46
0.7dB
95%
100W

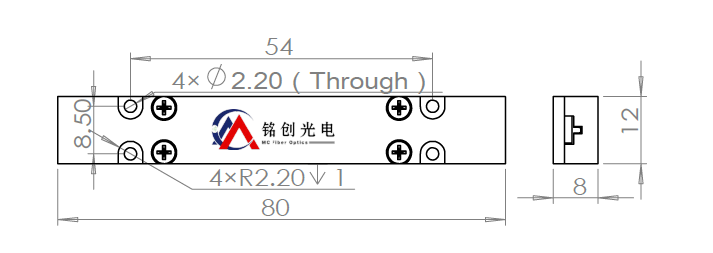

封裝尺寸

封裝尺寸
P2
P3
P4
mm
65x12x7
80x12x8
100x15x10

P2
P3


下載PDF格式的圖紙：



 選型信息

MCMPC
①
②
③
④
⑤
⑥
（N+1）x1
方向
泵浦波長/泵浦功率
泵浦光纖/信號輸入光纖
信號波長/信號功率
輸出光纖
61-(6+1)x1
F-正向
B-反向
915/25-915nm 25W
980/50-980nm 50W
S-其它
105/125/22/H1-105/125 NA0.22/Hi1060
S-其它
1064/10-1064nm 10W
S-其它
10/125DC- LMA-GDF-10/125-M
S-其它
⑦
⑧
光纖長度
封裝類型
08-0.8m
10-10m
S-其它
2-P2
3-P3
選型參考 MCMPC-61-F-915/50-105/125/22/H1-1064/10-10/125DC-08-3
(6+1)x1泵浦&信號合束器，正向泵浦，泵浦波長915nm，單臂泵浦功率50W，泵浦光纖105/125um NA0.22，信號輸入光纖Hi1060，信號波長1064nm，信號光功率10W，輸出光纖LMA-GDF-10/125-M，光纖長度0.8米，封裝尺寸80x12x8mm。
如需要了解詳細信息請與我們銷售人員聯系，我們有保留指標修訂而不預先通知的權利。
