光纖合束器您當前所在位置:首頁 > 產品中心 > 無源產品 > 光纖合束器 > 1um(2+1)x1泵浦&信號合束器

產品名稱 : 1um(2+1)x1泵浦&信號合束器


產品型號:MCMPC-21-F-915/25-105/125/0.22/H1-1064/10-10/125DC-08-2


工作波長:1020-1080nm


功率 : 10W 20W 30W 50W 100W


光纖類型 : Hi1060 LMA-DGF-10/125-M

1um(2+1)x1泵浦&信號合束器
咨詢熱線
0755-23736280
1um(2+1)x1泵浦&信號合束器

 (2+1)x1多模泵浦&信號合束器專門設計用來應用于高功率光纖激光器,光纖放大器領域,將2路多模泵浦光和1路信號光合成進入單根雙包層光纖,信號光走纖芯,泵浦光走包層,實現泵浦光和信號光在同一根光纖中傳輸。泵浦效率高,插入損耗低,單臂承受功率高達300W,性能穩定可靠。

產品特點
應用領域
低插入損耗
光纖激光器
寬波長范圍/高承受功率
光纖放大器
高穩定性和可靠性
光纖通信

產品指標

參數
單位
數值
結構類型
-
(2+1)x1
信號波長范圍
nm
1020-1080
泵浦波長范圍
nm
780-1000
泵浦光纖類型
-
105/125um NA0.22
信號輸入光纖類型
-
10/125um NA0.08/0.46
輸出光纖類型
-
10/125um NA0.08/0.46
信號插入損耗(最大值)
dB
0.5
泵浦效率(最小值)
%
90
單臂輸入功率
W
50
M2
-
<1.3
隔離度
dB
20
光纖長度
m
0.8或其它
封裝尺寸
mm
P2:65x12x7
工作溫度
0~+75
儲存溫度
-40~+85

常規指標

類型
信號波長
泵浦光纖
信號輸入光纖
輸出光纖
信號插損(max)
泵浦效率(min)
單臂功率(max
(2+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
5/130DC
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
10/125DC
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
20/125DC
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
5/130DC
6/125DC
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
5/130DC
10/125DC
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
5/130DC
20/125DC
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
6/125DC
6/125DC
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
10/125DC
10/125DC
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
10/125DC
20/125DC
0.5dB
90%
50W
(2+1)x1
1020-1080
105/125 0.22
20/125DC
20/125DC
0.5dB
90%
100W
(2+1)x1
1020-1080
105/125 0.22
10/125DC
25/250DC
0.5dB
95%
200W
(2+1)x1
1020-1080
200/220 0.22
25/250DC
25/250DC
0.5dB
95%
200W
(2+1)x1
1020-1080
200/220 0.22
30/250DC
30/250DC
0.5dB
95%
200W
(2+1)x1
1020-1080
200/220 0.22
20/400DC
20/400DC
0.5dB
95%
300W

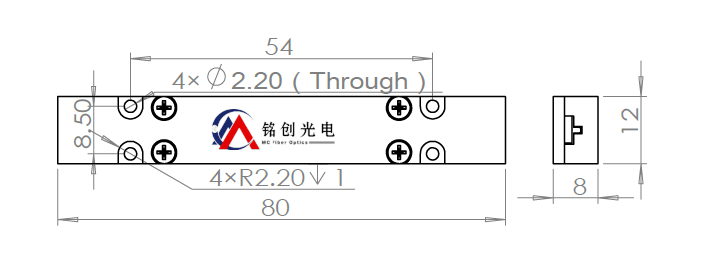

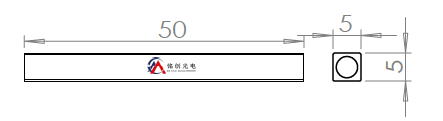

封裝尺寸

封裝尺寸
P1
P2
P3
P4
mm
5x5x50
65x12x7
80x12x8
100x15x10
P1
P2



下載PDF格式的圖紙:

 選型信息

MCMPC
(N+1)x1
方向
泵浦波長/泵浦功率
泵浦光纖/信號輸入光纖
信號波長/信號功率
輸出光纖
F-正向
B-反向
915/25-915nm 25W
980/50-980nm 50W
S-其它
105/125/22/H1-105
/125um NA0.22/Hi1060
S-其它S-其它
1064/10-1064nm10W
S-其它
10/125DC- LMA-GDF-10/125-M
S-其它
光纖長度
封裝類型
08-0.8m
10-10m
S-其它
1-P1
2-P2
3-P3
選型參考 MCMPC-21-F-915/25-105/125/22/H1-1064/10-10/125DC-08-2
(2+1)x1泵浦&信號合束器,正向泵浦,泵浦波長915nm,單臂泵浦功率25W,泵浦光纖105/125um NA0.22,信號輸入光纖Hi1060,信號波長1064nm,信號光功率10W,輸出光纖LMA-GDF-10/125-M,光纖長度0.8米,封裝尺寸65x12x7mm。
如需要了解詳細信息請與我們銷售人員聯系,我們有保留指標修訂而不預先通知的權利。
