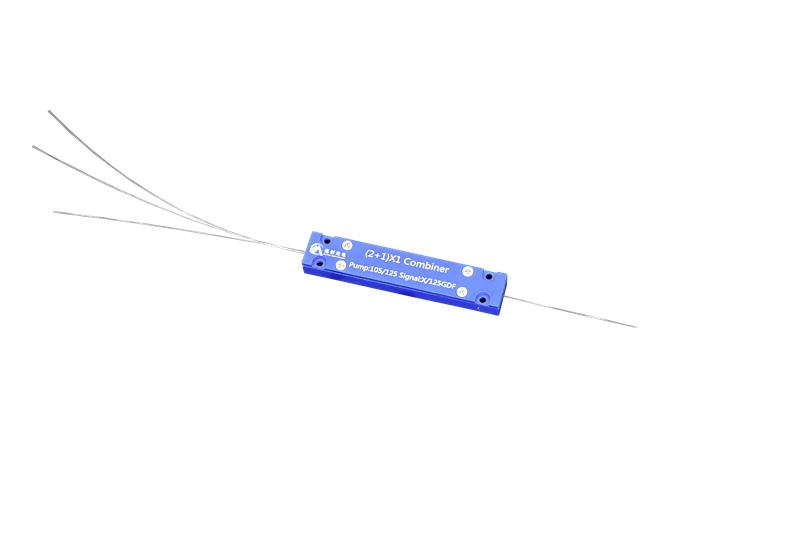

產品名稱 : 2um（2+1）x1泵浦&保偏信號合束器

產品型號：MCPMPC-21-F-793/25-105/125/0.22/P19-2000/10-PM10/130DCF-08-2

工作波長:1950nm 2000nm 2050nm

功率 : 25W 50W 100W 300W

光纖類型 : PM1950 PM-GDF-10/130-2000-M PLMA-GDF-25/400-M

咨詢熱線
0755-23736280

2000nm（2+1）多模泵浦&保偏信號合束器專門設計用來應用于高功率保偏光纖激光器，保偏光纖放大器領域，將2路泵浦能量和1路信號能量合成進入單根雙包層光纖，實現泵浦能量和信號能量在同一根光纖中傳輸。泵浦吸收效率高，插入損耗低，單臂承受功率高達300W，性能穩定可靠。

產品特點	應用領域
低插入損耗	光纖激光器
高承受功率	光纖放大器
高穩定性和可靠性	光纖通信

產品指標

參數	單位	數值
結構類型	/	（2+1）x1
信號波長范圍	nm	1950-2050
泵浦波長范圍	nm	793
泵浦光纖類型	/	105/125um NA0.22
信號輸入光纖類型	/	PM1950，PM-GDF-10/130-2000-M或其它
輸出光纖類型	/	PM-GDF-10/130-2000-M或其它
信號波長插入損耗（最大值）	dB	0.7
信號波長插入損耗（典型值）	dB	0.5
泵浦效率（最小值）	%	90
泵浦效率（典型值）	%	93
消光比	dB	>18
M²	/	＜1.3
光隔離度	dB	20
光纖長度	m	0.8或者其它
封裝尺寸	mm	P1: 50X5X5，P2:65x12x7，P3:80x12x8，
工作溫度	℃	0~+65
儲存溫度	℃	-40~+85

測溫環境在25℃；不同功率選用的封裝尺寸不一樣，具體規格請聯系我們確認。

常規指標

類型	信號波長	泵浦光纖	信號輸入光纖	輸出光纖	信號插損	消光比	泵浦效率	單臂功率
(2+1)x1	1950-2050	105/125 0.22	PM1950	PM10/130,NA0.15/0.46	0.5dB	18dB	90%	50W
(2+1)x1	1950-2050	105/125 0.22	PM10/130,NA0.15/0.46	PM10/130,NA0.15/0.46	0.5dB	18dB	90%	50W
(2+1)x1	1950-2050	105/125 0.22	PM10/130,NA0.15/0.46	PM25/250,NA0.09/0.46	0.7dB	16dB	95%	100W
(2+1)x1	1950-2050	105/125 0.22	PM10/130,NA0.15/0.46	PM25/400,NA0.09/0.46	0.7dB	16dB	97%	100W

其它指標要求和高功率條件可協商；如有特殊要求，可特別提出。

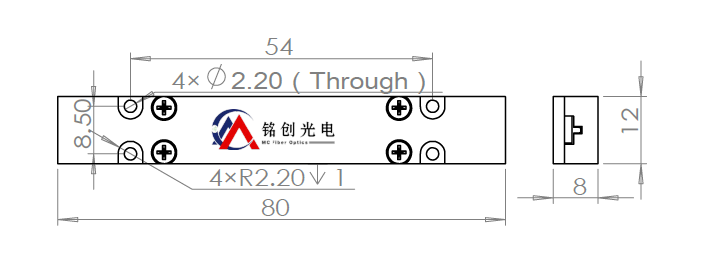

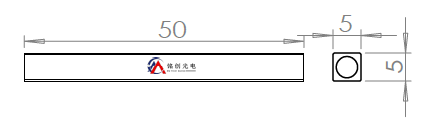

封裝尺寸

封裝尺寸	P1	P2	P3	P4
mm	5x5x50	65x12x7	80x12x8	100x15x10

下載PDF格式的圖紙：

選型信息

MCPMPC	①	②	③	④	⑤	⑥
	（N+1）x1	方向	泵浦波長/泵浦功率	泵浦光纖/信號輸入光纖	信號波長/信號功率	輸出光纖
	21-(2+1)x1	F-正向 B-反向	793/25-793nm 25W S-其它	105/125/22/P19-105/ 125umNA0.22/PM1950 S-其它	2000/10-2000nm 10W S-其它	PM10/130DCF-PM-GDF-10 /130-2000-M S-其它
	⑦	⑧
	光纖長度	封裝類型
	08-0.8m 10-10m S-其它	1-P1 2-P2 3-P3
