光纖合束器您當前所在位置:首頁 > 產品中心 > 無源產品 > 光纖合束器 > 2um(6+1)x1泵浦&保偏信號合束器

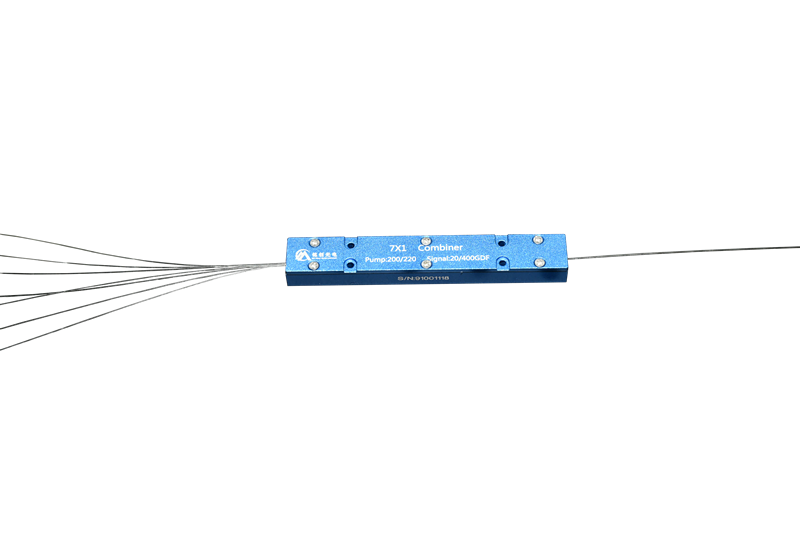

產品名稱 : 2um(6+1)x1泵浦&保偏信號合束器


產品型號:MCPMPC-61-F-793/25-105/125/0.22/P1-2000/10-PM10/130DC-08-3


工作波長: 1900-2050nm


功率 : 25W 50W 100W 200W


光纖類型 : PM1950 PM-GDF-10/130-2000-M

2um(6+1)x1泵浦&保偏信號合束器
咨詢熱線
0755-23736280
2um(6+1)x1泵浦&保偏信號合束器

 2000nm(6+1)泵浦&保偏信號合束器專門設計用來應用于高功率保偏光纖激光器,保偏光纖放大器領域,將6路泵浦能量和1路信號能量合成進入單根雙包層光纖,實現泵浦能量和信號能量在同一根光纖中傳輸。泵浦吸收效率高,插入損耗低,單臂承受功率高達200W,性能穩定可靠。

產品特點
應用領域
低插入損耗
光纖激光器
寬波長范圍/高承受功率
光纖放大器
高穩定性和可靠性
光纖通信

產品指標

參數
單位
數值
結構類型
-
(6+1)x1
信號波長范圍
nm
1950-2050
泵浦波長范圍
nm
793
泵浦光纖類型
-
105/125um NA0.22
信號輸入光纖類型
-
PM1950,PM-GDF-10/130-2000-M或其它
輸出光纖類型
-
PM-GDF-10/130-2000-M或其它
信號波長插入損耗(最大值)
dB
0.7
信號波長插入損耗(典型值)
dB
0.5
泵浦效率(最小值)
%
90
泵浦效率(典型值)
%
93
消光比
dB
>18
M2
-
<1.3
隔離度
dB
20
光纖長度
m
0.8或其它
封裝尺寸
mm
 P2:65x12x7,P3:80x12x8,P4:100x15x10
工作溫度
0~+75
儲存溫度
-40~+85

常規指標

類型
信號波長
泵浦光纖
信號輸入光纖
輸出光纖
信號插損(max)
消光比(min)
泵浦效率(min)
單臂功率(max
(6+1)x1
1950-2050
105/125 0.22
PM1950
PM10/130,NA0.15/0.46
0.7dB
18dB
90%
50W
(6+1)x1
1950-2050
105/125 0.22
PM10/130,NA0.15/0.46
PM10/130,NA0.15/0.46
0.7dB
18dB
90%
50W
(6+1)x1
1950-2050
105/125 0.22
PM10/130,NA0.15/0.46
PM25/250,NA0.09/0.46
0.7dB
16dB
93%
100W
(6+1)x1
1950-2050
105/125 0.22
PM10/130,NA0.15/0.46
PM25/400,NA0.09/0.46
0.7dB
16dB
95%
100W
其它指標要求和高功率條件可協商;如有特殊要求,可特別提出。

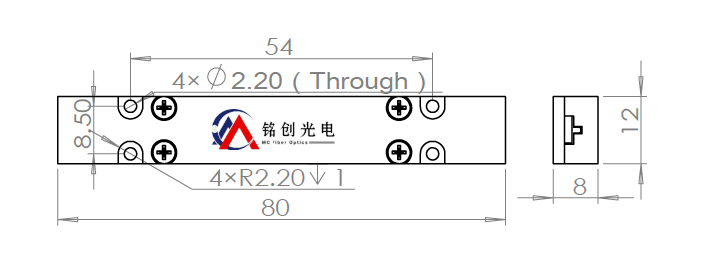

封裝尺寸

封裝尺寸
P2
P3
P4
mm
65x12x7
80x12x8
100x15x10
P2

下載PDF格式的圖紙:

 選型信息

MCPMPC
(N+1)x1
方向
泵浦波長/泵浦功率
泵浦光纖/信號輸入光纖
信號波長/信號功率
輸出光纖
61-(6+1)x1
F-正向
B-反向
793/25-793nm 25W
S-其它
105/125/22/P1-
105/125umNA0.22/PM1950
S-其它
2000/10-2000nm 10W
S-其它
PM10/130DC-PM-GDF-
S-其它
光纖長度
封裝類型
08-0.8m
10-10m
S-其它
1-P1
2-P2
3-P3
選型參考 MCPMPC-61-F-793/25-105/125/22/P1-2000/10-PM10/130DC-08-3
(6+1)x1泵浦&保偏信號合束器,正向泵浦,泵浦波長793nm,單臂泵浦功率25W,泵浦光纖105/125um NA0.22,信號輸入光纖PM1950,信號波長2000nm,信號光功率10W,輸出光纖PM-GDF-10/130-2000-M,光纖長度0.8米,封裝尺寸80x12x8mm。
如需要了解詳細信息請與我們銷售人員聯系,我們有保留指標修訂而不預先通知的權利。
